反冲洗过滤器

上架时间：2013年08月22日

商品简述：产品简述

产品详情

GQ系列液体过滤器适用于各种水处理，主要用于澄清和消除循环水中杂物，以保证循环水系统的安全，广泛应用于供热、冶金、矿山、发电、石油、化工、建筑等行业。

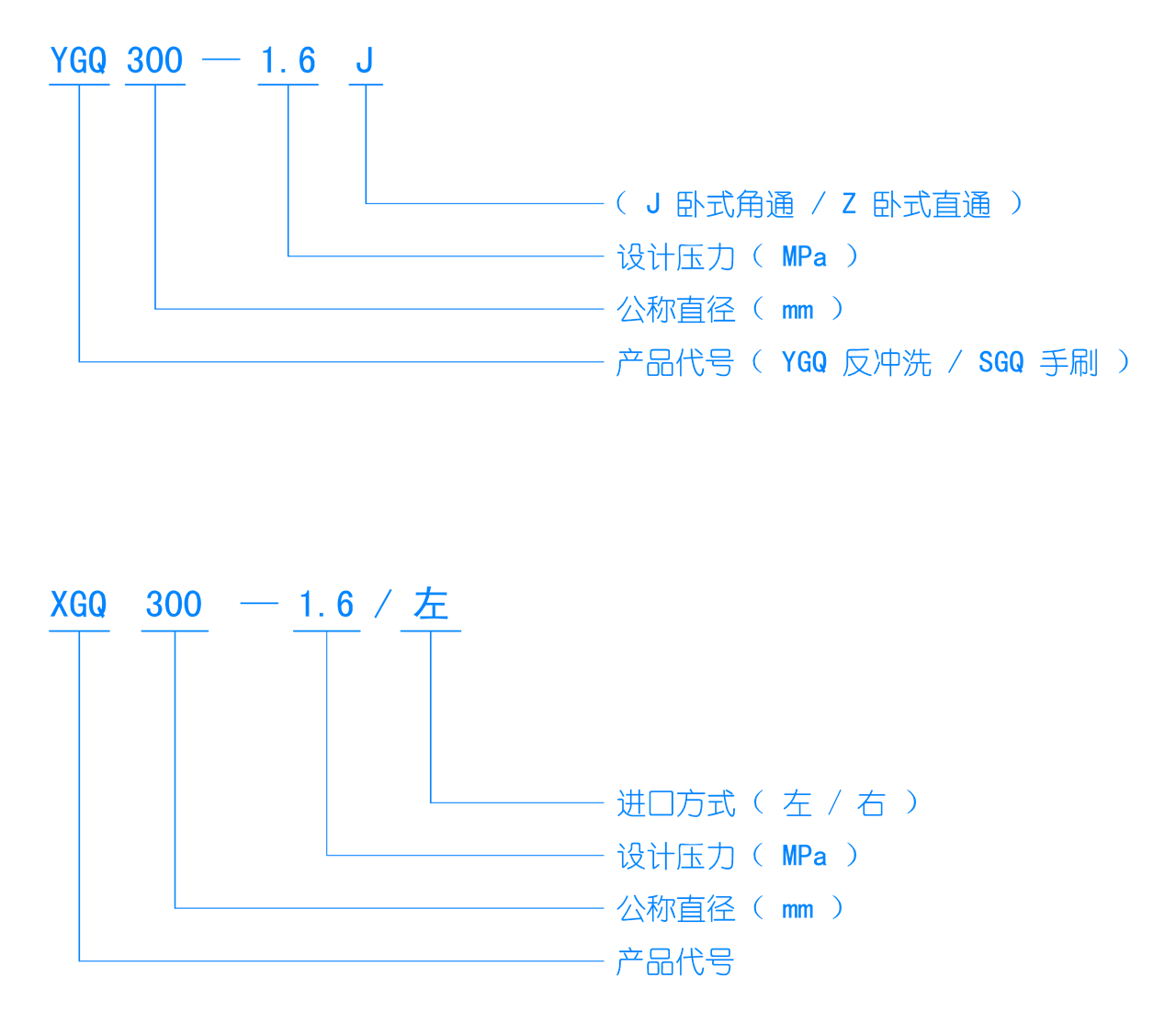

标注方法
一.YGQ系列反冲洗液体过滤器
　　　YGQ系列反冲洗液体过滤器采用压力自清洗方式，对过滤器内污物的排除可在系统运行中完成，当过滤器阻力增大时，打开排污阀门，排出过滤网内污物；反向冲洗时排污阀门仍打开，关闭分流器，使进入滤网内介质改变流向，即可冲洗滤网上的污物，并将污物从排污口排出，其特点如下：
　　　1．强度好使用寿命长。
　　　2．精度高、阻力损失小。
　　　3．排污迅速，操作简单。
　　　4．缩短运行调试周期。
　　　5．不需要安装前后阀门及旁通管，减少设备投资，节省建筑空间，降低工程造价。

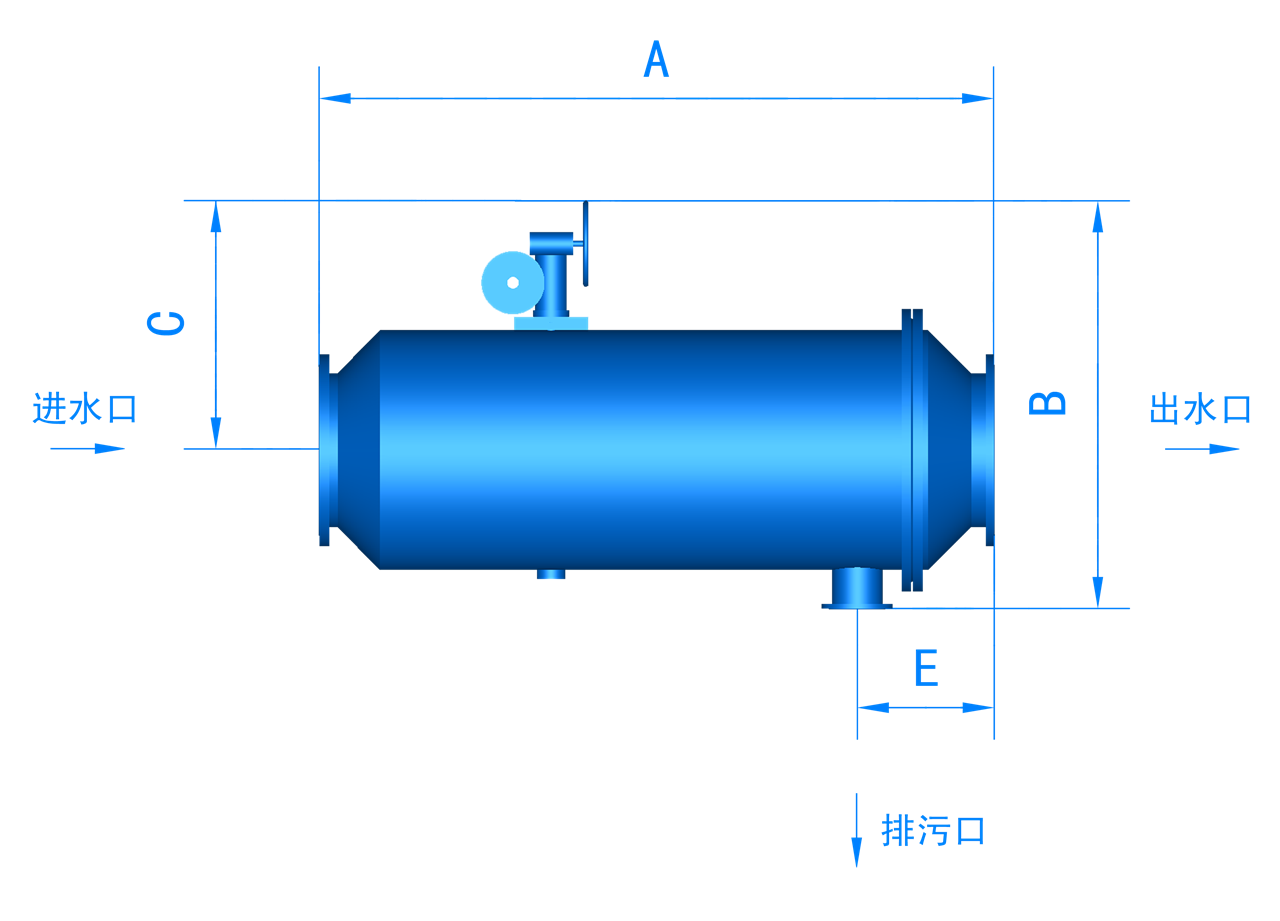

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

公称直径	卧式角通					卧式直通				筒体直径	排污口径
公称直径	A	B	C	D	E	A	B	C	E	筒体直径	排污口径
DN50	450	220	485	170	70	650	360	160	105	133	DN65
DN65	500	230	510	180	80	700	400	170	115	133	DN65
DN80	600	240	535	200	100	750	450	180	130	159	DN65
DN100	600	250	560	215	120	800	510	220	150	219	DN65
DN125	650	275	585	240	150	850	580	240	175	245	DN65
DN150	700	300	610	280	160	900	660	260	200	273	DN65
DN200	800	350	660	300	200	1000	760	318	250	325	DN65
DN250	970	400	810	350	240	1100	960	376	275	426	DN100
DN300	1060	450	960	400	280	1200	1160	410	300	478	DN100
DN350	1200	500	1160	450	320	1400	1260	445	350	529	DN100
DN400	1350	550	1360	500	360	1700	1360	500	400	580	DN100
DN450	1600	600	1610	550	400	2000	1460	600	450	730	DN150
DN500	2000	850	1660	700	500	2500	1660	700	500	830	DN150
DN600	2300	1000	1790	750	500	2900	1790	750	530	930	DN150
DN700	2700	1100	2060	900	500	3200	2060	900	650	1130	DN200
DN800	3200	1150	2360	1100	500	3600	2360	1100	800	1230	DN200
DN900	3400	1200	2660	1250	500	3800	2660	1300	950	1400	DN250
DN1000	3600	120	2960	1400	500	4000	2960	1500	1100	1500	DN250
DN1200	4000	1350	3560	1700	550	4400	3560	1900	1400	1700	DN250

齐齐哈尔鹤城热网 DN1000～DN150

北京热力集团

沈阳皇姑热电厂DN900~700

沈阳皇姑热电厂DN900~700

沈阳黎明DN800

27沈阳黎明DN800

青岛开源热力集团DN1000保温

华电齐齐哈尔热电厂DN1200
