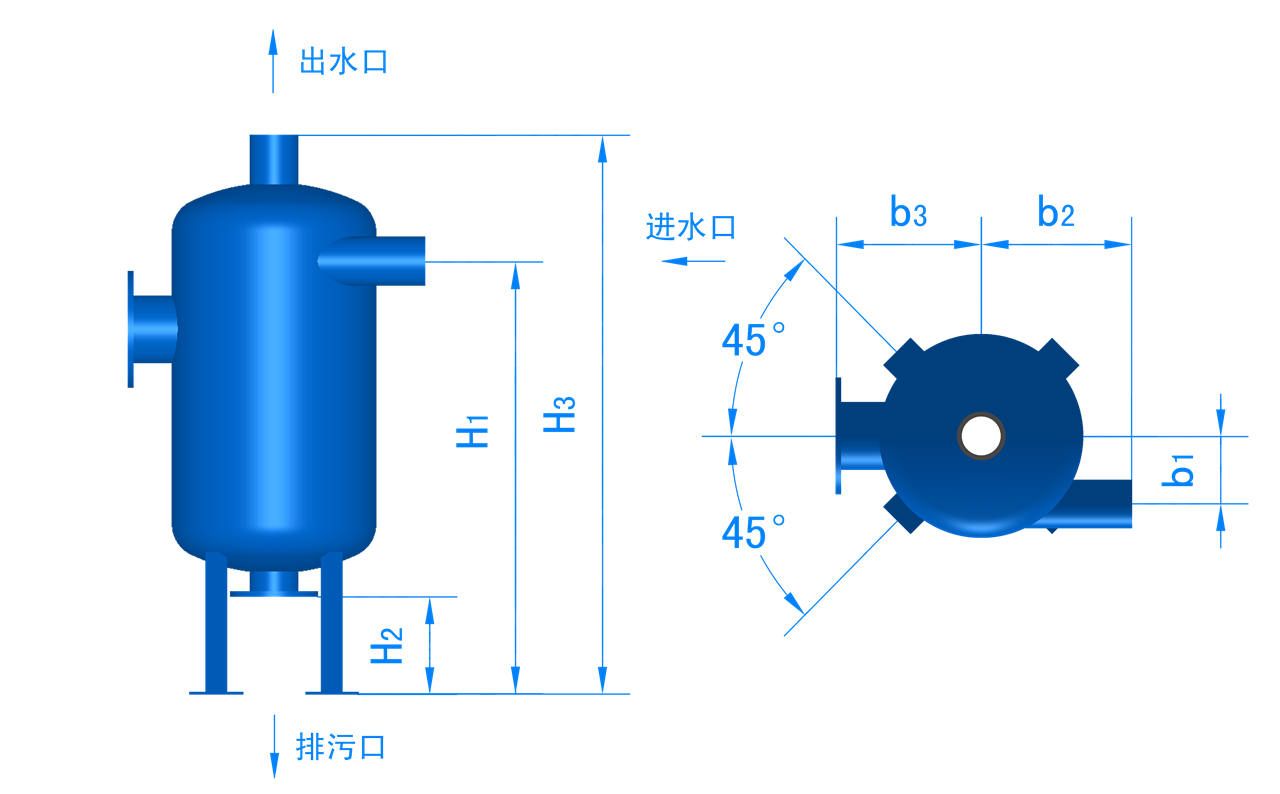

旋流过滤器

旋流过滤器利用进水管与筒体的偏心位置，使介质进入筒体后产生旋流，清水从出水管排出，杂物由于自身重力和离心力作用，落到锥体底部，从排污口排出。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

安装维护
　　　1. 排污口应设排污阀门,并引至排水系统。
　　　2. 过滤器前后设压力监测装置。
　　　3. 旋流过滤器焊接连接，其它形式过滤器法兰连接，法兰执行JB/T891-94标准。
运输贮存
　　　过滤器运输储存时应避免撞击，防止剧烈震动及机械损坏，应保存在通风干燥处，堆放整齐。
