直埋套筒补偿器-单

产品概述
　　SSJ-PN直埋型套筒伸缩节继承了套筒轻巧、稳定性高的优点，又克服了普通套筒密封元件需定期维护的不足，具有寿命长、适用性广、免维护、可直埋、缩短施工周期及降低工程造价等诸多的优点。到目前为止，已经取得了在直埋环境中，连续运行13年的业绩，在国内的各个供热工程中得到广泛的应用。

设计参数
　　公称直径：DN50～1400mm
      设计温度：-40～150℃
      补 偿 量：150mm；200mm；250mm；300mm
      设计寿命：20年
性能特点
SSJ-PN直埋型套筒伸缩节采用自压式动密封的原理，其特点如下：
　　1.寿命长    1）采用高性能进口复合材料的三至四道独立密封及一道防尘密封，密封材料耐温极限250℃，寿命40年以上；    2）外套管与芯管厚度大。    3）外套管与芯管配合精度高，配合表面做特殊防腐处理；    2.稳定性高         采用法兰作为防拉断装置，有效防止内外套拉脱，避免工程事故发生。    3.适用性广        与波纹伸缩节相比，产品对氯离子含量无要求，特别适用于介质和环境氯离子超标的地区使用。    4.工程造价低，施工周期短        伸缩节20年免维护，可不设检查井，直接埋于地下，降低造价，缩短施工周期，且不发生维护费用。

性能参数

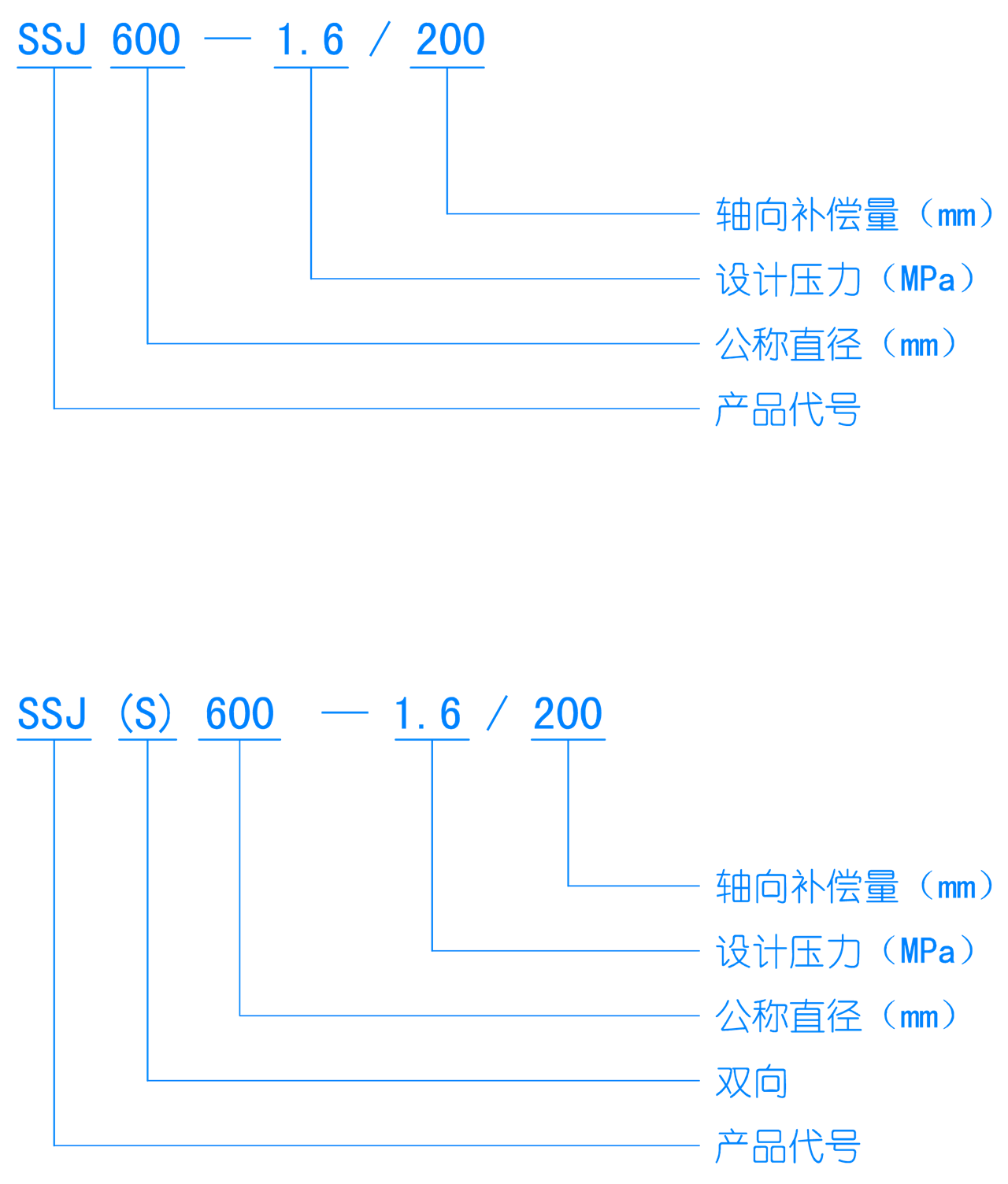

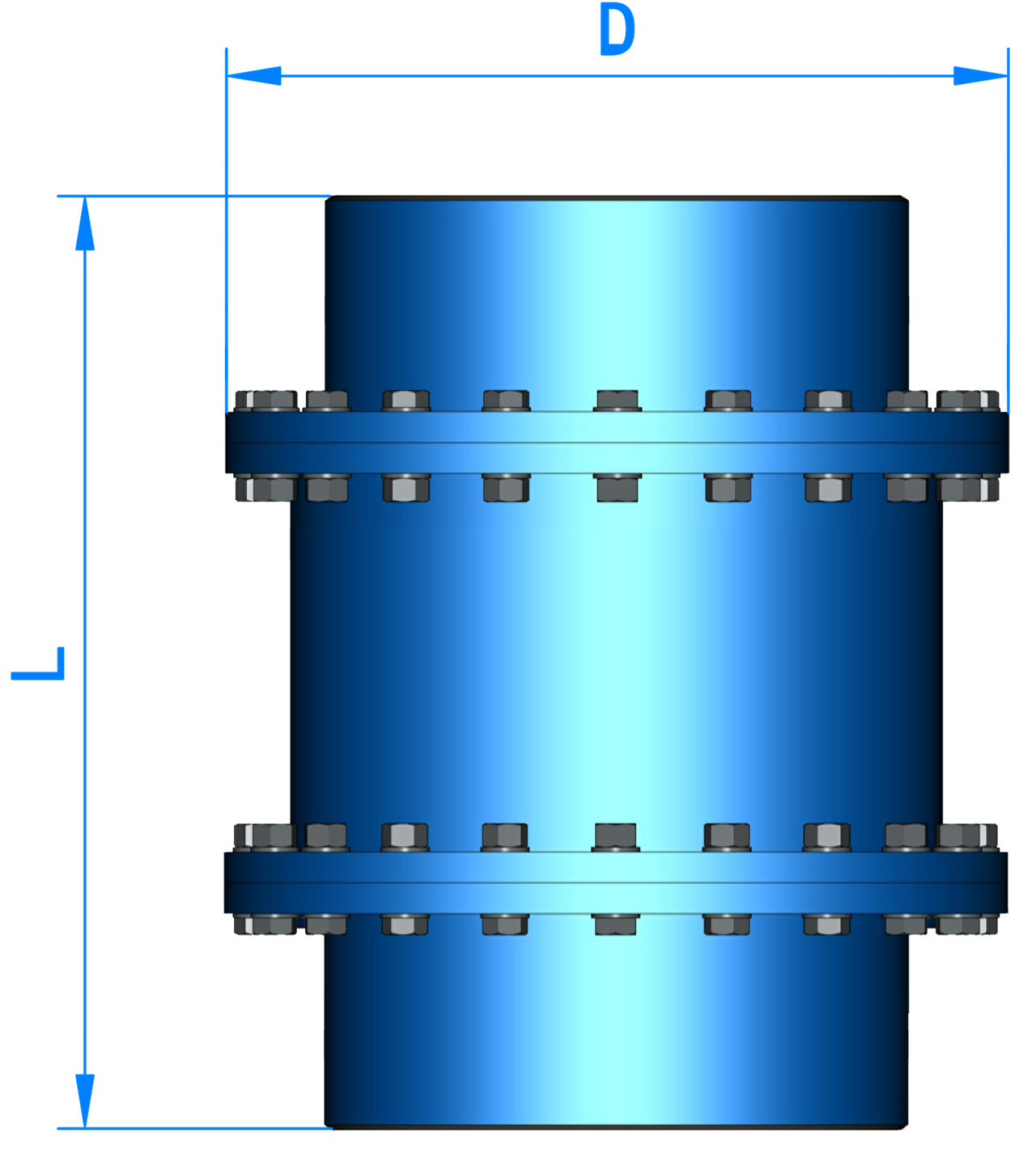

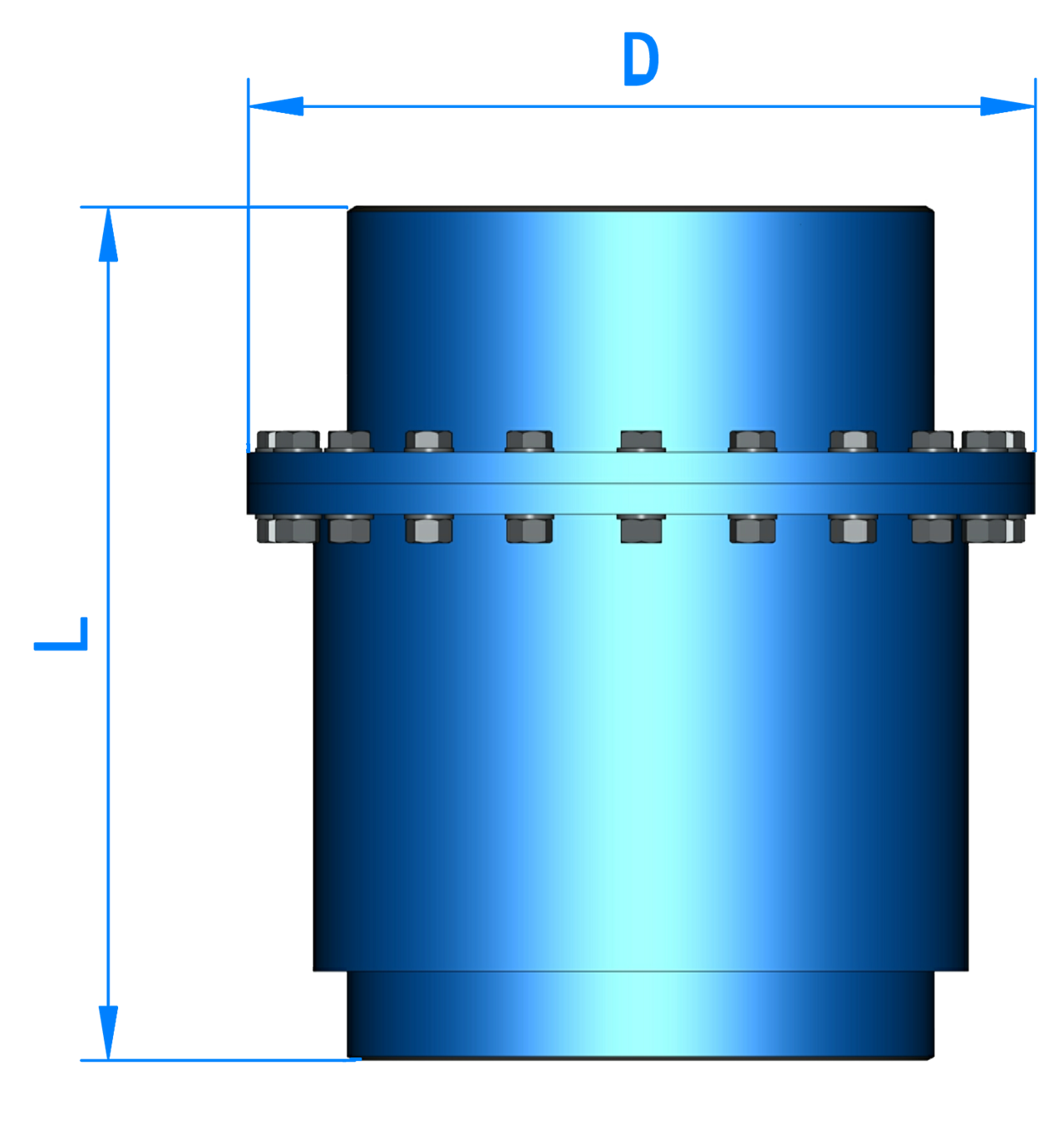

出厂长度

连接方式
    伸缩节有法兰、焊接两种连接方式，做为直埋使用的套筒伸缩节必须采用焊接连接，接口按CJ/T3016.2-94规定。芯管及法兰采用碳钢，牌号有 Q235A、Q235B、20# 钢等。
安装储运
1  安装前，应对伸缩节进行认真检查，校对产品合格证、标牌，认真阅读安装说明书。2  安装前，应去除伸缩节外套管内的定位木块。
3  两个固定支座之间只能安装一个伸缩节，伸缩节应靠近固定支座安装，将外套固定，且伸缩节距固定墩的距离小于1米。4  管沟及架空敷设，应设置导向支架，第一导向支架与固定支架的间距为4DN，第二导向支架与第一导向支架的间距为14DN，其余支架的间距正常布置。5  做直埋使用的伸缩节应符合下列要求：   5.1 伸缩节上下应至少填100mm厚沙子，使伸缩节包裹在沙尘层中，并分层夯实；   5.2 在不考虑车辆载荷时，任何时候伸缩节管顶应保证600mm深的覆土；   5.3 在考虑车辆载荷对伸缩节构成的危害时，车行道下伸缩节的埋深不应小于下表规定：

5.4 当最小埋深不能保证时，应采取保护措施，如设置过路套管、地沟或在管道上方铺设混凝土板等。6  严禁用伸缩节变形的办法来调整管道的安装偏差。7  直埋型套筒伸缩节在安装时，必须保证管道的同轴度，为保证管道在安装伸缩节处同轴度偏差最小，若其它方面无保证时，先将管道敷设好，然后在安装伸缩节处将管子割下（其长度应等于预拉伸后的伸缩节长度），再安装伸缩节。8  严禁在伸缩节任何部位上引弧或搭接地线，绝对禁止在伸缩节的外套上焊接任何物品。9  安装过程中不允许伸缩节温度过高，密封圈位置的温度不得超过150℃，安装过程中防止任何机械损伤，如磕碰，划伤，凹痕等。10水压试验应用清洁水，在固定支架没有具备足够的强度之前，不得进行水压试验。11 直埋敷设管道中，直埋管未按照图纸要求回填，并满足设计的土壤摩擦力前，不得进行水压试验。12 伸缩节外面应选用不影响拉伸和压缩的材料保温。13 伸缩节在运输、储存过程中，应平稳放置，避免伸缩节之间互相碰撞。14 伸缩节贮存的环境应符合下列条件：环境温度为-40℃～50℃，相对湿度不大于60%，避免与强酸及强碱接触。
